蓝锐带您深入了解余压监控系统(压差测控器篇)--主板介绍

返回列表 来源: 发布日期: 2018.07.23

在上一篇《蓝锐电子带您深入了解余压监控系统》中主要介绍了余压监控系统的构成、原理以及余压监控系统的核心部分--压差测控器(蓝锐电子LNRYC)的外壳部分。本篇将围绕核心中的核心—压差测控器(蓝锐电子LNRYC)的主板即PCB部分进行介绍。

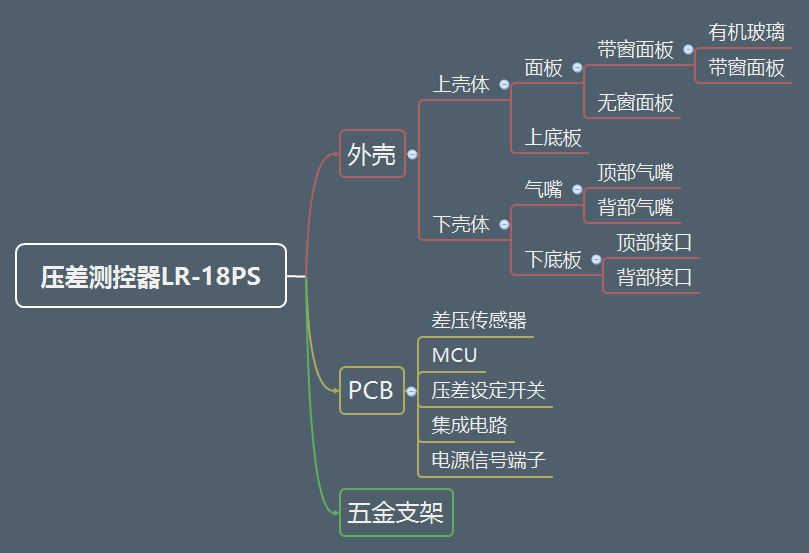

为了便于理解,我们来回顾压差测控器LNRYC的构成:

压差测控器LR-18PS

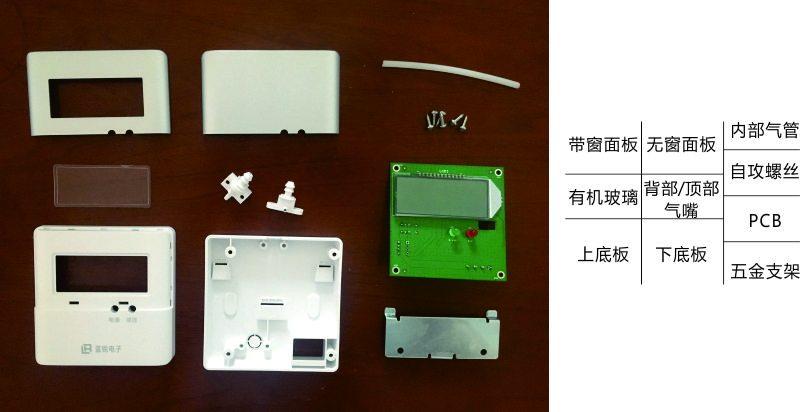

压差测控器LNRYC实物分解图:

产品组成部分

主板(带液晶屏)实拍图:

压差测控器主板正面

主板正面

压差测控器主板反面

主板背面


主板(PCB)主要构成包括:①差压传感器;②液晶驱动IC;③微控制器(MCU,集成A/D转换器);④:信号继电器;⑤背光LCD液晶屏;⑥指示灯;⑦螺钉式接线端子(电源信号端子);⑧双层PCB板;⑨拨码开关(压差设定开关)

压差测控器工作原理:差压传感器将检测到的压差变化转换为模拟电压值,A/D转换器再将模拟电压值转换为数字量信号,然后通过微处理器(MCU)按照设定的程序进行处理并输出标准数字信号到LCD液晶显示屏,同时通过数字继电器将控制信号传递到风阀控制箱,最终实现对旁通阀(电动执行器)的动态管理(开启/复位)。

影响余压监控系统中压差测控器检测准确性的因素很多,其中最主要的就是差压传感器,差压传感器品质的优劣决定了压差测控器的精度上限。蓝锐电子压差测控器LR-18PS选用进口最新型压阻式单晶硅差压传感器,在±200Pa量程内,精度可达0.25,即测量值与标准值最大误差为1Pa。

微控制器(MCU),内置A/D转换器,其功能:将模拟量信号转换为标准数字信号,可编程,是压差测控器中的核心元件之一。而优秀的程序开发设计才能够让差压传感器的精度得到最大化的体现。蓝锐研发团队通过高精度的补偿式微压计获得了大量的标准数据,为程序开发设计提供了可靠的数据来源。

采用2.75寸蓝色背光的LCD液晶显示屏在光线不足的情况下,余压数据也能清晰易读。而红绿状态指示灯也增强了烟雾环境下的穿透性。

主板采用1.6mm双层高品质PCB作为载体,带来高效、高可靠性、生产标准化的同时,缩小了主板体积,并提供了足够的强度保障,而且具备良好的维修和互换性。

为了方便接线施工,采用了钉式接线端子。不仅提高了接线操作的便捷性,而且便于施加压力,增大接触面积,从而增强导线链接的稳定性。

主板上带有拨码开关,为压差设定开关,方便在前室/合用前室用(压差标准25~30Pa)与楼梯间用(压差标准40~50Pa)进行切换。
